接線端子就是用于實現電氣連接的一種配件產品，工業上劃分為連接器的范疇。隨著工業自動化程度越來越高和工業控制要求越來越嚴格、精確，接線端子的使用范圍越來越廣，用量逐漸上漲，種類也越來越多。各種電氣設備、電氣裝置和電器均設有供連接導線用的接線端子，傳統接線端子有柱形端子和螺釘端子兩種，現在為了保護導線的需要，逐漸發展成為用壓線框和彈片作為緊固件的兩種端子。無論哪種端子，其接線技巧大同小異，唯一的不同就是彈簧式接線端子更加便捷。
一、安裝操作技能
1.線頭與框式接線端子的連接方法
框式接線端子是依靠擰轉端子螺絲使壓線框上移，使導線與端子導電件接觸實現連接。電流容量較小的接線端子，一般只有一個壓緊螺釘。電流容量較大的，或連接要求較高的，通常有兩個壓緊螺釘。操作要求和方法如下：
(1)單股線芯頭的連接方法

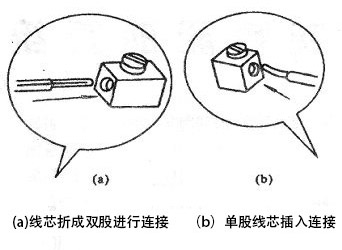

在通常情況下，線芯直徑都小于孔徑，且多數都可插入兩股線芯，故必須把線頭的線芯折成雙股并列后插入孔內，并應使壓緊螺釘頂住在雙股線芯的中間，如圖所示。
如果線芯直徑較大，無法插入雙股線芯，可將單股芯線插入孔前把線芯端頭略折一下，折轉的端頭翹向孔上部，如圖所示。
上述兩種線頭線芯的工藝處理，都能有效地防止線頭在壓緊螺釘稍有松動時從孔中脫出。
（2）多股線芯頭的連接方法
連接時，必須把多股線芯按原擰絞方向，用鋼絲鉗進一步絞纏緊密，要保證多股線芯受傳統壓緊螺釘頂壓時不松散或能夠較牢固的連接。
由于多股線芯的載流量較大，傳統端子孔上部往往有兩個壓緊螺釘，連接時應先擰緊第一枚壓緊螺釘（近端口的一枚），后擰緊第二枚，然后再加擰第一枚及第二枚，要反復加擰兩次。而新型的框式接線端子能夠保護導線，只需在最大扭力范圍內根據需要擰緊螺絲就能完成連接。在連接時，線芯直徑與孔徑的匹配一般應比較相稱，盡量避免出現孔過大或過小的現象。

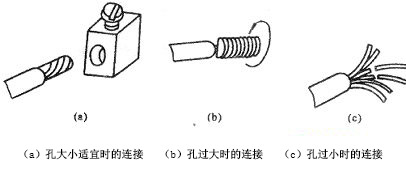

①在線芯直徑與孔大小較匹配時，在一般用電場所，把線芯進一步絞緊后裝入孔中即可，如圖所示。若在用電危險場所，為了防止線頭可能從孔中脫出，應作如下處理：線頭絕緣層應剝?nèi)ザ嘁恍谶M(jìn)一步將線芯絞緊前，線芯端頭分三級剪去多余部分。以7股線為例，宜2股剪得最短；4股稍長，長出單股線芯直徑的4倍；另1股最長，長得應能在4股稍長線芯上緊纏兩圈的需要量，待多股線芯作進一步絞緊后，把這股最長線芯緊纏在端頭上。這樣，能使線頭的線芯端頭略大些，在壓緊螺釘松動時，即使導線稍受外力牽拉，也不易脫出孔。
②當孔過大時，可用一根單股線芯（直徑應根據孔大于線芯直徑的多少而定）在已作進一步絞緊后的線芯上進行緊密的排繞一層，如圖所示。然后進行連接。
③當孔過小時，通常是導線載流密度選用過低所致。因此，可把多股線芯處于中心部位的線芯剪去(7股線剪去一股，19股線剪去1~7股)，然后重新絞緊，進行連接；如圖所示。
④不管單股線芯或多股線的線頭，在插入孔時必須插到底。同時，導線絕緣層不得插入孔內。
2.線頭與彈簧式接線端子的連接方法

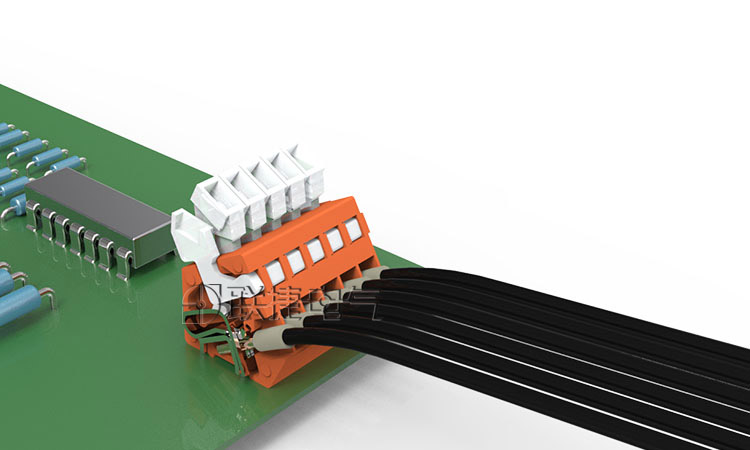

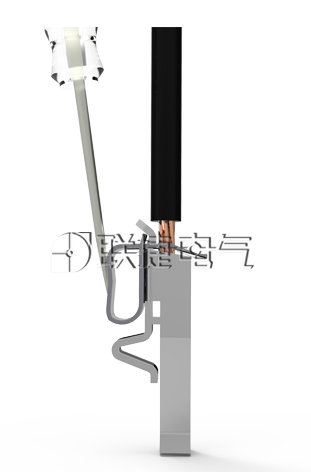

彈簧式接線端子是通過彈片本身具有的彈性固定住進入端子內部的導線，從而實現導線與導電件的緊密接觸完成連接。彈片通常分為蝶式彈片和籠式彈片兩種，接線方式相同：借助端子自帶的按鈕或螺絲刀將彈片下壓，將導線插入接線孔，松開按鈕或拿出螺絲刀即可完成整個連接過程。值得提醒的是，導線接入插孔時要將導線推到最底，防止導線滑落而影響系統運作。與壓線框端子相同，在選購端子的時候需要詢問所需線徑的大小，根據需要購買，如若真的不湊巧，可按照框式端子的導線接入方式處理過粗或過細的導線。
3.線頭與具有瓦形墊圈的螺釘端子的連接

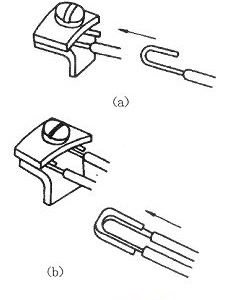

這種接線端子傳統的壓緊方法與7股導線壓接圈的彎法類似，只是墊圈采用瓦形（或叫橋形）構造。為了防止線頭脫落，在連接時應將線芯作如下圖所示的方法進行工藝處理。如果需把兩個線頭接入同一個接線端子時，應按下圖所示的方法進行連接。
傳統方法耗時、操作復雜，隨著工藝的發展，冷壓端子解決了這一連接問題：只需將導線安在合適線徑的冷壓端子中，將端頭直接插入墊圈之下，擰緊螺絲就能完成安全連接。在保護導線的基礎上還節省了接線時間，而且美觀易維護，一舉四得。
二、導線與接線端子連接時的基本要求
1.多股線芯的線頭，應先進一步絞緊，然后再與接線端子連接。
2.需分清相位的接線端子，必須先理清導線相序，然后方可連接。單相電路必須分清相線和中性線，并應按電氣裝置的要求進行連接（如安裝電燈時，相線必須與開關連接）。
3.小截面鋁芯導線與接線端子連接時，必須留有能供再剖削2～3次線頭的保留長度，否則線頭斷裂后將無法再與接線端子連接。留出的余量導線，要盤成彈簧狀：
4.小截面鋁導線和鋁接線端子在連接前必須涂凡士林鋅膏粉或中性凡士林，然后清除氧化層。大截面鋁芯線與銅接線端子連接時，要用銅鋁過渡接頭。
5.導線絕緣層與接線端子之間，應保持適當距離，絕緣層既不可貼著接線端子，也不可離接線端子太遠，使芯線裸露得太長。
6.軟導線與接線端予連接時，不允許出現多股細線芯松散、斷股和外露等現象。
7.線頭與接線端子必須連接得平服、緊密和牢固可靠，使連接處的接觸電阻減少到最小程度。
